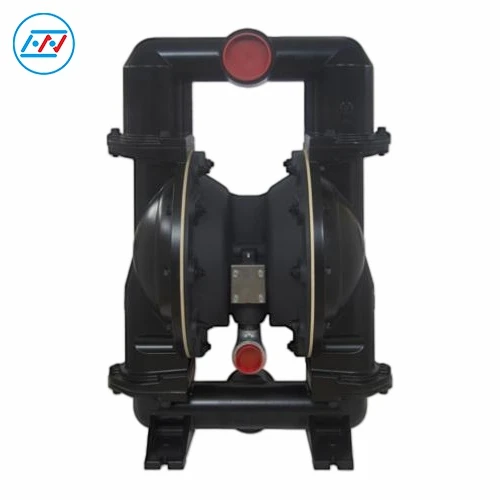

3 ইঞ্চি রান ড্রাই নিউমেটিক ডায়াফ্রাম পাম্প



এইচএনডিপি 803-ইঞ্চি শুষ্ক রান বায়ুসংক্রান্ত ডায়াফ্রাম পাম্পএকটি উচ্চ-প্রবাহ শিল্প পরিবহন সরঞ্জাম। এটি সর্বাধিক 237 GPM (897 LPM) প্রবাহ হারের সাথে শক্তিশালী পাম্পিং কর্মক্ষমতা প্রদান করে। অতি-বড় ফ্লাক্স সহজেই বিভিন্ন কাজের অবস্থার জন্য উচ্চ-ভলিউমের ক্রমাগত পরিবহণের প্রয়োজনীয়তা পূরণ করে এবং একই স্পেসিফিকেশনের প্রচলিত পাম্পের তুলনায় উচ্চতর অপারেটিং দক্ষতা অর্জন করে।



একটি চমৎকার বায়ুরোধী বায়ুসংক্রান্ত সিস্টেমের সাথে সজ্জিত, পাম্পটি গৌণ দূষণ ছাড়াই সম্পূর্ণরূপে আবদ্ধ ডেলিভারি উপলব্ধি করে, কার্যকরভাবে মধ্যম বিশুদ্ধতা এবং ধারাবাহিক প্রক্রিয়ার মান নিশ্চিত করে। হিসাবে কবিপজ্জনক তরল স্থানান্তরের জন্য ডায়াফ্রাম পাম্প, এটা বিভিন্ন wetted উপকরণ এবং পোর্ট মাপ নমনীয় কনফিগারেশন সমর্থন করে. এটি বিপজ্জনক তরল, ক্ষয়কারী মিডিয়া এবং সান্দ্র পদার্থের বৈশিষ্ট্য অনুসারে কাস্টমাইজ করা যেতে পারে, এটিকে উচ্চতর নিরাপত্তা কর্মক্ষমতা সহ রাসায়নিক ও পেট্রোকেমিক্যাল শিল্পে দাহ্য, বিস্ফোরক, বিষাক্ত এবং ক্ষতিকারক বিপজ্জনক তরল পরিবহনের জন্য অত্যন্ত উপযুক্ত করে তোলে। পরিপক্ক শুষ্কতা অবলম্বন করা -{3}{3} {3}লং লোড প্রযুক্তি ব্যবহার করে পাম্প বার্নআউট ছাড়া স্ট্যান্ডবাই এবং শুকনো অপারেশন, জটিল কাজের অবস্থার জন্য অত্যন্ত উচ্চ সহনশীলতা অর্জন করে।









অনুপাত	1:1
সর্বাধিক প্রবাহ হার	237 g.p.m. (897 l.p.m.)
চক্র প্রতি স্থানচ্যুতি	2.65 গ্যাল (10.03 লি)
এয়ার ইনলেট (মহিলা থ্রেড)	3/4 - 14 N.P.T.F.-2
লিকুইড ইনলেট/আউটলেট	3" - 8 N.P.T.F.-1 Rp 3 (3 - 11 BSP সমান্তরাল)
সর্বোচ্চ অপারেটিং চাপ	120 psi (8.3 বার)
সর্বোচ্চ সাসপেন্ডেড সলিড প্যাসেজ	3/8" (9.5 মিমি)
ওজন পাউন্ড (কেজি)	AL: 109.8 (49.8) CI: 213.1 (96.7)
সর্বাধিক শুকনো উত্তোলন	17.6 ফুট (5.4 মি)
নয়েজ লেভেল	86.3 db(A) 70 PSI, 60 সাইকেল প্রতি মিনিটে





1. পেশাদার 3-ইঞ্চি ড্রাই রান নিউমেটিক ডায়াফ্রাম পাম্প হিসেবে, এটি পরিপক্ক এবং নির্ভরযোগ্য ড্রাই-চালিত প্রযুক্তি গ্রহণ করে, যা তরল ছাড়াই দীর্ঘ-শুষ্ক অপারেশন সমর্থন করে, কোনো-লোড স্ট্যান্ডবাই, ঘন ঘন শুরু-স্টপ এবং বিকল্প উচ্চ ও কম লোড অপারেশন। পর্যাপ্ত পাম্পিং শক্তি এবং স্থিতিশীল আউটপুট সহ, এটি সহজেই উচ্চ-লোড ক্রমাগত অপারেশন পরিচালনা করে।

2. বিপজ্জনক তরল স্থানান্তরের জন্য HNDP80 ডায়াফ্রাম পাম্প একটি বিশুদ্ধ বায়ুসংক্রান্ত ড্রাইভ কাঠামো গ্রহণ করে যার কোনো মোটর নেই, কোনো বৈদ্যুতিক স্পার্ক নেই এবং কোনো বৈদ্যুতিক ঝুঁকি নেই, প্রাথমিকভাবে উচ্চ- ঝুঁকিপূর্ণ কাজের পরিস্থিতিতে আগুন, বিস্ফোরণ এবং বৈদ্যুতিক ফুটো হওয়ার ঝুঁকি এড়ানো যায়। একটি উচ্চ-বায়ুরোধী বায়ুসংক্রান্ত সিস্টেম এবং সম্পূর্ণরূপে ঘেরা নেতিবাচক-চাপ পাম্পিং কাঠামো দিয়ে সজ্জিত, এটি কার্যকরভাবে বাহ্যিক অশুচিতা প্রবেশ, মাঝারি উদ্বায়ীকরণ এবং গৌণ দূষণ প্রতিরোধ করে।

3. একটি উচ্চ-শক্তির অ্যালুমিনিয়াম খাদ এবং ঢালাই লোহার কাঠামো দিয়ে তৈরি, পাম্পের বৈশিষ্ট্যগুলি কঠিন দৃঢ়তা, চমৎকার প্রভাব প্রতিরোধ এবং বিকৃতি প্রতিরোধের, ভারী ধুলো, উচ্চ আর্দ্রতা এবং খনির, তেল ও গ্যাস এবং রাসায়নিক শিল্পে তাপমাত্রার ওঠানামা সহ কঠোর পরিবেশের সাথে খাপ খাইয়ে নেওয়া। এর সাধারণ কাঠামোতে কোন সূক্ষ্ম দুর্বল অংশ নেই এবং অসামান্য পরিধান এবং বার্ধক্য প্রতিরোধের সরবরাহ করে। এটি দীর্ঘ-মেয়াদী ভারী-লোড অপারেশনের অধীনে শেল বিকৃতি, গহ্বরের ক্ষতি এবং ঘন ঘন অংশ ক্ষতি এড়ায়, সুবিধাজনক রক্ষণাবেক্ষণ এবং দীর্ঘ পরিষেবা জীবন নিশ্চিত করে।





1. এয়ার সোর্স ট্রিটমেন্ট ইউনিট

ফিল্টার রেগুলেটর ②: প্রথমে সংকুচিত বাতাসে অমেধ্য এবং আর্দ্রতা ফিল্টার করে, তারপর পাম্পে সরবরাহ করা বায়ুচাপ নিয়ন্ত্রণ করে এবং স্থিতিশীল করে।

ড্রায়ার ③: আরও জলীয় বাষ্পকে পাম্প চেম্বারে প্রবেশ করতে এবং অভ্যন্তরীণ উপাদানের ক্ষয় এবং আইসিং হতে বাধা দেওয়ার জন্য সংকুচিত বাতাস থেকে আর্দ্রতা সরিয়ে দেয়।

লুব্রিকেটর ④: লুব্রিকেটিং তেলের পরমাণু তৈরি করে এবং পাম্পের বায়ুসংক্রান্ত ভালভ এবং ডায়াফ্রামের মতো চলমান অংশগুলিকে লুব্রিকেট করতে এবং পরিধান কমাতে সংকুচিত বাতাসে মিশ্রিত করে।

সহায়ক উপাদান: এয়ার ইনলেট, চেক ভালভ, শাট-অফ ভালভ।



2. পাম্প শরীর এবং নিষ্কাশন সিস্টেম

পাম্প বডি: মূল বায়ুসংক্রান্ত মধ্যচ্ছদা পাম্প, যা তরল স্তন্যপান এবং স্রাব উপলব্ধি করার জন্য সংকুচিত বাতাসের মাধ্যমে ডায়াফ্রামকে সামনে পিছনে যেতে চালিত করে।

মাফলার: নিষ্কাশন শব্দ কমাতে পাম্প নিষ্কাশন পোর্টে ইনস্টল করা হয়।

পাইপযুক্ত নিষ্কাশন: ওয়ার্কশপের পরিবেশ দূষণ এড়াতে বর্জ্য গ্যাস একটি নিরাপদ এলাকায় নিষ্কাশন করে।

নমনীয় সংযোগ: কম্পন বাফার করতে এবং স্ট্রেস সংক্রমণ কমাতে পাম্প এবং বায়ু উত্স চিকিত্সা ইউনিটের মধ্যে একটি নমনীয় সংযোগ।



3. তরল সাকশন পাইপলাইন (চিত্রের বাম দিকে)

সাকশন: সিস্টেমে তরল প্রবেশের সূচনা বিন্দু, আপস্ট্রিম তরল স্টোরেজ ট্যাঙ্ক বা পাইপলাইনের সাথে সংযুক্ত।

শাট-অফ ভালভ: সুবিধাজনক পাম্প রক্ষণাবেক্ষণের জন্য তরল স্তন্যপান বন্ধ করে।

যৌগিক পরিমাপক: অপর্যাপ্ত সাকশন লিফ্ট এবং পাইপলাইন ব্লকেজের মতো সমস্যাগুলি সনাক্ত করতে সাকশন-পার্শ্বের চাপ নিরীক্ষণ করে।

নমনীয় সংযোগকারী: পাম্প কম্পন শোষণ করে এবং অনমনীয় পাইপলাইন সংযোগের কারণে চাপের ক্ষতি প্রতিরোধ করে।

ড্রেন পোর্ট: রক্ষণাবেক্ষণ বা পাইপলাইন খালি করার জন্য সাকশন পাইপলাইনে অবশিষ্ট তরল নিষ্কাশন করে।

পাইপ সংযোগ: সাইটের পাইপলাইন অবস্থার সাথে খাপ খাইয়ে নেওয়ার জন্য একাধিক সংযোগ প্রকার ঐচ্ছিক।



4. তরল নিষ্কাশন পাইপলাইন (চিত্রের ডান দিকে)

নমনীয় সংযোগকারী: পাইপলাইন এবং সরঞ্জাম রক্ষা করার জন্য বাফার পাম্প কম্পন।

পাইপ সংযোগ: সাকশন এন্ডের সাথে সামঞ্জস্যপূর্ণ, সাইটের পাইপলাইনগুলির সাথে খাপ খাইয়ে নেওয়া যায়।

ড্রেন পোর্ট: রক্ষণাবেক্ষণ এবং খালি করার জন্য ডিসচার্জ পাইপলাইনে অবশিষ্ট তরল নিষ্কাশন করে।

ঢেউ দমনকারী ①: বায়ুসংক্রান্ত ডায়াফ্রাম পাম্পের স্পন্দনশীল স্রাব চাপকে স্থিতিশীল করে এবং পাইপলাইন এবং ডাউনস্ট্রিম সরঞ্জামগুলিকে রক্ষা করে, স্রাবের দিকে একটি মূল আনুষঙ্গিক হিসাবে পরিবেশন করে।

চাপ পরিমাপক: পাম্পের অপারেটিং অবস্থা বিচার করার জন্য স্রাব-পার্শ্বের চাপ নিরীক্ষণ করে।

শাট-অফ ভালভ: পাম্প এবং ডাউনস্ট্রিম সরঞ্জামগুলির রক্ষণাবেক্ষণের সুবিধার্থে তরল স্রাব বন্ধ করে।

ডিসচার্জ: সিস্টেমের টার্মিনাল আউটলেট, ডাউনস্ট্রিম পাইপলাইন এবং সরঞ্জামের সাথে সংযুক্ত।

ঢেউ দমনকারীকে অনিয়ন্ত্রিত বায়ু সরবরাহ: তরল স্পন্দন শোষণের জন্য গ্যাসের সংকোচনযোগ্যতা ব্যবহার করে, সার্জ দমনকারীকে সরাসরি অনিয়ন্ত্রিত সংকুচিত বায়ু সরবরাহ করে।







● পেট্রোকেমিক্যাল বিপজ্জনক তরল স্থানান্তর ক্ষেত্র

এইচএনডিপি80 3" বায়ুসংক্রান্ত ডায়াফ্রাম পাম্প পেশাদারভাবে দাহ্য, বিস্ফোরক, বিষাক্ত, ক্ষতিকারক এবং ক্ষয়কারী বিপজ্জনক তরল পরিবহনের জন্য ডিজাইন করা হয়েছে। বিপজ্জনক তরল স্থানান্তরের জন্য একটি ডেডিকেটেড ডায়াফ্রাম পাম্প হিসাবে, এটি একটি উচ্চ-নিষিদ্ধতা গ্রহণ করে, কার্যকরীভাবে প্রতিরোধ করে এবং সম্পূর্ণরূপে এনক্লোলাইজেশন সিস্টেমকে প্রতিরোধ করে। বিপজ্জনক মিডিয়ার গৌণ দূষণ, সুসংগত রাসায়নিক পদার্থের বিশুদ্ধতা এবং স্থিতিশীল উত্পাদন মান নিশ্চিত করে, এতে অতি-উচ্চ প্রবাহের ক্ষমতা রয়েছে, এটি দক্ষতার সাথে বড়-ভলিউম স্থানান্তর, বর্জ্য তরল নিঃসরণ এবং পেট্রোকেমিক্যাল বিপজ্জনক তরলগুলির মাঝারি সঞ্চালন এবং উচ্চ{7} উচ্চ লোডের অবস্থা। রাসায়নিক এবং পেট্রোকেমিক্যাল শিল্পে।



● উচ্চ-প্রবাহ শিল্প তরল স্থানান্তর ক্ষেত্র

৩ এটি পর্যায়ক্রমে উচ্চ এবং কম লোড অপারেশন এবং দীর্ঘ-একটানা কাজকে সমর্থন করে। পর্যাপ্ত পাম্পিং শক্তি এবং স্থিতিশীল আউটপুট সহ, এটি সহজেই বাল্ক ফ্লুইড ট্রান্সফার, পাইপলাইন সঞ্চালন, পরিমাণগত ভরাট এবং কেন্দ্রীভূত বর্জ্য তরল স্রাব পরিচালনা করে, বড় আকারের এবং প্রমিত কারখানার উত্পাদনের জন্য কনভেয়িং দক্ষতাকে ব্যাপকভাবে উন্নত করে।



● খনির, তেল এবং গ্যাস কঠোর কাজের অবস্থার ক্ষেত্র

HNDP80 একটি উচ্চ-শক্তির অ্যালুমিনিয়াম খাদ এবং ঢালাই লোহা ধাতব কাঠামোকে দৃঢ় অনমনীয়তা, চমৎকার প্রভাব প্রতিরোধ এবং বিকৃতি প্রতিরোধের সাথে গ্রহণ করে, এটি খনির, তেল এবং গ্যাস সাইটে ভারী ধুলো, উচ্চ আর্দ্রতা এবং তাপমাত্রার ওঠানামা সহ কঠোর জটিল পরিবেশ সহ্য করতে সক্ষম করে। নির্ভুলতা দুর্বল অংশ ছাড়া ডিজাইন করা, পাম্প অসামান্য পরিধান এবং বার্ধক্য প্রতিরোধের প্রস্তাব. শক্ত কণা, খনিজ প্রক্রিয়াকরণের বর্জ্য তরল, তেল এবং গ্যাস তরল এবং শিল্প পরিষ্কারের তরলগুলির সাথে খনি বর্জ্য জল সরবরাহ করার সময় এটি দীর্ঘ সময়ের জন্য স্থিতিশীলভাবে কাজ করে এবং খনির এবং তেল ও গ্যাস প্ল্যান্টে স্থায়ী পাইপলাইনের ক্রমাগত অপারেশনের জন্য সম্পূর্ণরূপে প্রযোজ্য।
